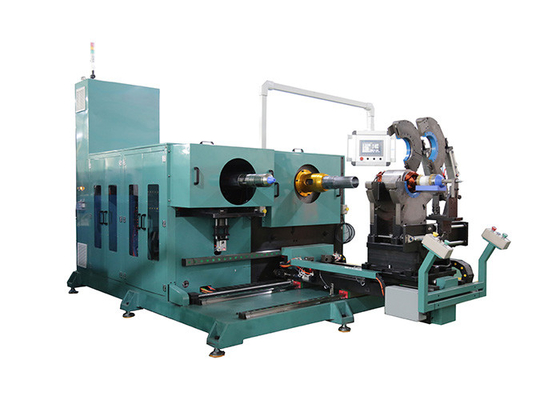

IEC3 ইন্ডাস্ট্রি মোটর স্টেটর উইন্ডিং ইনসার্টিং এবং কয়েল উইন্ডিং এক্সপেন্ডিং মেশিন

IEC3 ইন্ডাস্ট্রি মোটর স্টেটর উইন্ডিং ইনসার্টিং এবং কয়েল উইন্ডিং এক্সপেন্ডিং মেশিন

  • IEC3 ইন্ডাস্ট্রি মোটর স্টেটর উইন্ডিং ইনসার্টিং এবং কয়েল উইন্ডিং এক্সপেন্ডিং মেশিন
  • IEC3 ইন্ডাস্ট্রি মোটর স্টেটর উইন্ডিং ইনসার্টিং এবং কয়েল উইন্ডিং এক্সপেন্ডিং মেশিন
IEC3 ইন্ডাস্ট্রি মোটর স্টেটর উইন্ডিং ইনসার্টিং এবং কয়েল উইন্ডিং এক্সপেন্ডিং মেশিন
পণ্যের বিবরণ:
Place of Origin: China
পরিচিতিমুলক নাম: SMT
সাক্ষ্যদান: ISO / BV / SGS
মডেল নম্বার: QKT350C
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1 সেট
মূল্য: Price unit: USD; Price depends on configuration, design and customer special request, which can be negotiated later.
Packaging Details: Plastic wrapping film, vacuum package and plywood cases. The package size depends on actual machine size.
Delivery Time: 3.5 months after advance payment
যোগানের ক্ষমতা: প্রতি 3.5 মাসে 5~10 সেট
যোগাযোগ
বিস্তারিত পণ্যের বর্ণনা
Name: IEC3 Industry Motor Stator Winding Inserting and Coil Winding Expanding Machine স্টেশন QTY: সন্নিবেশ এবং প্রসারণের 2 স্টেশন
স্টেটর ওডি: Φ350 মিমি Stack Height: ≤300mm
সার্ভো QTY: 13 servos ড্রাইভিং রঙ: কাস্টমাইজড

IEC3 ইন্ডাস্ট্রি মোটর স্টেটর উইন্ডিং ইনসার্টিং এবং কয়েল উইন্ডিং এক্সপেন্ডিং মেশিন



কয়েল উইন্ডিং ইনসার্টিং এবং এক্সপ্যান্ডিং মেশিনের দুটি স্টেশন রয়েছে, একটি কয়েল ঢোকানোর জন্য একটি স্টেশন, কয়েল প্রসারণের জন্য একটি স্টেশন, 3-বার কয়েল সন্নিবেশ সহ 3-ফেজ উইন্ডিং সন্নিবেশের জন্য ব্যবহৃত হয়।দুটি স্টেশন গাইড উপায় দ্বারা একসাথে মিলিত হয়, কয়েল সুরক্ষার জন্য কফ সমর্থন সহ স্টেটর ধারণ ফিক্সচার।



(1) কুণ্ডলী সন্নিবেশ এবং প্রসারিত মেশিনের প্রযুক্তিগত পরামিতি



স্টেটর উইন্ডিং ইনসার্টিং এবং কয়েল উইন্ডিং এক্সপেন্ডিং মেশিন

মডেল

SMT-QKT350C

স্টেটর আইডি

≥Φ118 মিমি

স্টেটর ওডি

≤Φ350 মিমি

স্ট্যাকের উচ্চতা

50 ~ 300 মিমি

টুলিং স্ট্রোক

≤300 মিমি

সামঞ্জস্যপূর্ণ তার

সিউ/এএল

স্লট নম্বর পরিসীমা

24~48 স্লট

পাওয়ার সাপ্লাই

380V/50/60Hz 6.5Kw

ওজন

≈ 1150 কেজি

মাত্রা

(L)2380×(W)1280×(H)1700mm



(2) কয়েল ঢোকানো এবং প্রসারিত মেশিনের প্রধান বৈশিষ্ট্য



উ: ওয়েজ এবং কয়েল সবই স্বয়ংক্রিয়ভাবে স্টেটরে ঢোকানো হয়;

B. কয়েল ঢোকানো এবং প্রসারিত করার মেশিন 13টি সার্ভো দ্বারা চালিত হয়, প্রতিটি সার্ভো নিম্নরূপ নিয়ন্ত্রণ করে:

1 সামনের বেঞ্চ বাম/ডানে চলে
2 সামনের বেঞ্চ FWD./BWD সরেছে।
3 কাফ সমর্থন প্লেট ফ্লিপ টাকু
4 কুণ্ডলী সন্নিবেশ মাথা ইন্ডেক্সিং টাকু
5 ওয়েজ ডিপো ইন্ডেক্সিং টাকু
6 কপার স্ট্রিপার টাকু
7 স্থির ব্লেড টাকু
8 ওয়েজ পুশিং টাকু
9 কাগজ খাওয়ানো টাকু
10 কাগজ কাটা টাকু
11 কয়েল এক্সপেন্ডার হেড ইনডেক্সিং টাকু
12 কুণ্ডলী প্রসারিত ব্লেড প্রসারিত স্ট্রোক টাকু
13 কুণ্ডলী প্রসারিত ব্লক প্রসারিত স্ট্রোক টাকু

C. PLC কন্ট্রোলার ত্রুটি নির্ণয়ের ফাংশন সহ, ত্রুটি অবস্থান সনাক্ত করতে পারে;

D. কুণ্ডলী পুশ করার গতি বিভিন্ন তারের আকার অনুযায়ী সামঞ্জস্যযোগ্য;

ই. অপারেটর দাঁড়িয়ে ভঙ্গিতে কাজ করে;

F. দুই হাত দিয়ে মেশিন চালু করতে বোতাম টিপে;

জি: স্টেটর হোল্ড ফিক্সচারে কয়েল রক্ষা করার জন্য কাফ-সাপোর্ট প্লেট রয়েছে;

H: স্টেশন সন্নিবেশ বা সম্প্রসারণ কাজ করার জন্য স্টেটর হোল্ড ফিক্সচার সরানোর গাইড উপায় আছে;

I: কুণ্ডলী প্রসারণে কয়েল প্রসারণের আরও ভাল ফলাফলের জন্য প্রসারিত ব্লেড সহ টুলিং রয়েছে।



(৩) কয়েল ইনসার্টিং মেশিনের প্রধান বরাদ্দ (মান)



PLC কন্ট্রোলার: INOVANCE (চীন);

সার্ভো মোটর সিস্টেম: INOVANCE (চীন);

সেন্সর উপাদান: ওমরন (জাপান), অটোনিকস (কোরিয়া);

অন্যান্য বৈদ্যুতিক উপাদান: SCHNEIDER (ফ্রান্স), IDEC (জাপান), ডেলিক্সি (চীন);

বল স্ক্রু: HIWIN (তাইওয়ান)

বিয়ারিং: এনএসকে (জাপান), এসকেএফ (সুইডেন);

বায়ুসংক্রান্ত উপাদান: AirTAC (তাইওয়ান);

বায়ু উৎস চাপ: 0.5~1MPa;

শক্তি: 13 কিলোওয়াট; (প্রকৃত কনফিগারেশন অনুযায়ী)

পাওয়ার উত্স: 3-ফেজ 380V/50Hz;

ওজন: ≈1000Kg;

রেফের জন্য মাত্রা।(মিমি): (L)2200×(W)1100×(H)1700;



(4) পরিষেবা



আমরা বিভিন্ন ইন্ডাকশন মোটর উত্পাদনের জন্য মেশিনগুলি বিকাশ এবং উত্পাদন করার উপর ফোকাস করি, যেমন উইন্ডিং মেশিন, কয়েল ইনসার্টিং মেশিন ইত্যাদি।

গ্রাহকের বিশেষ অনুরোধ ছাড়া নকশা এবং উত্পাদন মান.উদাহরণস্বরূপ, আকৃতি নকশা, বরাদ্দ এবং রঙ, ইত্যাদি।specilized করা যেতে পারে।এছাড়াও, আমরা প্রয়োজনে গ্রাহকের সাইটে মেশিনের বিন্যাস সাজাতে সাহায্য করতে পারি।

আমাদের প্রকৌশলীরা গ্রাহকদের পেশাদার প্রযুক্তিগত সহায়তা প্রদান করবে।এক বছরের ওয়ারেন্টি সময়ের মধ্যে, কিছু সমর্থন এবং অংশ প্রতিস্থাপন করা প্রয়োজন বিনামূল্যে হবে।

বিদেশী পরে সেবা পাওয়া যায়.গ্রাহকের যদি আমাদের সাহায্যের প্রয়োজন হয়, আমাদের বিক্রয়োত্তর প্রকৌশলীরা স্বল্পতম সময়ের মধ্যে গ্রাহকের সাইটে থাকবেন।

আমরা একটি নিরাপদ, পেশাদার এবং দক্ষ পরিষেবা ধারণার মধ্যে আছি "উন্নয়নের দিকে প্রজ্ঞা এবং মানবতা, প্রযুক্তি এবং বিশ্বের একই সাথে অগ্রগতির সাথে", একটি উজ্জ্বল ক্যারিয়ার তৈরি করতে গ্রাহকদের বিভিন্ন চাহিদা মেটাতে।



(5) উৎপাদন লাইন প্রস্তাব



ভাল পরিষেবা, পেশাদার দল এবং নির্ভরযোগ্য মানের সাথে, এসএমটি গ্রাহকদের বিভিন্ন মোটর উত্পাদনের জন্য বিভিন্ন ধরণের সরঞ্জাম সরবরাহ করে।এটা হতে পারে এক সেট মেশিন বা পুরো প্রডাকশন লাইন উইন্ডিং প্রক্রিয়া থেকে চূড়ান্ত গঠন প্রক্রিয়া পর্যন্ত।তাই বিশেষত গ্রাহকদের জন্য যারা পুরো উত্পাদন লাইন চায়, আমরা উত্পাদন প্রযুক্তিগত পরামর্শ পরিষেবা এবং টার্ন-কি প্রজেক্টিং পরিষেবা প্রদান করতে পারি, যার মধ্যে মোটর খরচ মূল্যায়ন, উত্পাদন জ্ঞান-কিভাবে, কর্মীদের প্রশিক্ষণ, এমনকি সম্পূর্ণ টার্ন-কি প্রকল্প রয়েছে।



(6) বিস্তারিত দেখান

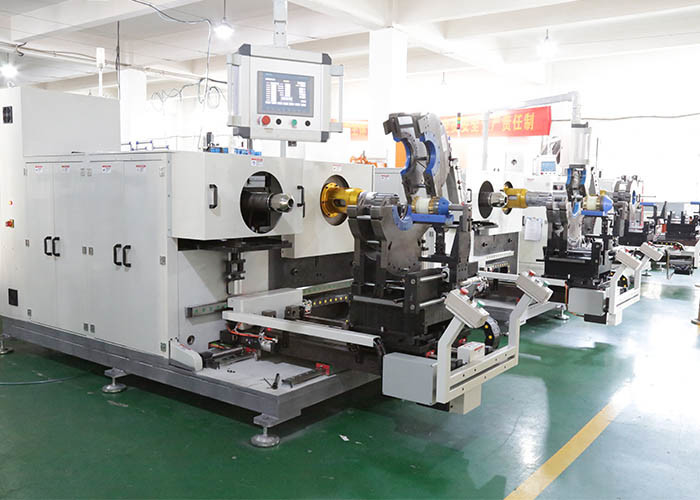

IEC3 ইন্ডাস্ট্রি মোটর স্টেটর উইন্ডিং ইনসার্টিং এবং কয়েল উইন্ডিং এক্সপেন্ডিং মেশিন 0
