ছোট মোটর স্টেটর উইন্ডিং ইনসার্টিং মেশিন স্বয়ংক্রিয় কয়েল ইনসার্টিং মেশিন

MOQ:	1 বিন্যাস করুন
দাম:	আলোচনাযোগ্য
স্ট্যান্ডার্ড প্যাকেজিং:	প্লাস্টিক ব্যাগ সঙ্গে পাতলা পাতলা কাঠ বাক্স
ডেলিভারি সময়:	7 - 10 সপ্তাহ
পেমেন্ট পদ্ধতি:	T/T, L/C
সরবরাহ ক্ষমতা:	1 পিসি / 7 - 10 সপ্তাহ

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল

পরিচিতিমুলক নাম

সাক্ষ্যদান

ISO / SGS Audit

মডেল নম্বার

শ্রীমতি-k90

স্টেটর/কয়েল ইনসার্টিং মেশিনের জন্য ছোট মোটর স্বয়ংক্রিয় কয়েল ইনসার্টিং মেশিন

মডেল:

স্টেটর আইডি:

20-100 মিমি

স্টেটর ওডি:

≤160 মিমি

টুলিং ভ্রমণ:

3-10 মিমি

পাওয়ার সাপ্লাই:

≤70 মিমি

অবস্থা:

ওয়ারেন্টি:

1 ২ মাস

বিশেষভাবে তুলে ধরা:

কয়েল সন্নিবেশ মেশিন

ওয়েজ ইনসার্টিং মেশিন

মোটর স্বয়ংক্রিয় কয়েল ইনসার্টিং মেশিন

পণ্যের বর্ণনা

স্টেটর / কয়েল ঢোকানোর মেশিনের জন্য মোটর স্বয়ংক্রিয় কয়েল ঢোকানোর মেশিন SMT - K90

মেশিনটি একই সাথে কুণ্ডলী এবং কীলক সন্নিবেশ করায়, কুণ্ডলী সন্নিবেশ সার্ভো মোটর সিস্টেম দ্বারা নিয়ন্ত্রিত হয় এবং পরিবর্তনশীল ফ্রিকোয়েন্সি মোটর দ্বারা কীলক সন্নিবেশ করা হয়।
এটি HMI দ্বারা নিয়ন্ত্রিত হয়, এবং মেশিন স্বয়ংক্রিয়ভাবে ভাঙ্গন নির্ণয় করতে পারে।
এই মেশিনটি নির্দিষ্ট বেধ এবং নির্দিষ্ট প্রস্থ সহ পলিয়েস্টার ফিল্ম ওয়েজ রোল উপাদানের জন্য উপযুক্ত (গ্রাহকের দ্বারা প্রস্থ এবং বেধের মাত্রা সরবরাহ করা হয়)
কীলক খাওয়ানো হয় ধাপে মোটর দ্বারা, খাওয়ানোর দৈর্ঘ্য, কাটা, গঠন, ঢোকানো স্লট নম্বর সেট করা যেতে পারে।
তামার তার এবং অ্যালুমিনিয়াম তার উভয়ই প্রযোজ্য।
উৎপাদন ক্ষমতা ≤25s/সেট (সহায়ক কাজের জন্য থিম্যান-আওয়ার বাদ দিন)
তামার তারের জন্য প্রাথমিক যোগ্যতার হার≥98.5%, পুনরায় কাজ করার পরে, হার ≥99.5%

স্বয়ংক্রিয় ইন্ডাকশন মোটর স্টেটর কয়েল উইন্ডিং ইনসারশন মেশিন

দ্রুত বিস্তারিত:

1. স্বয়ংক্রিয়ভাবে স্টেটর স্লটে উইন্ডিং ঢোকান।

2. এই মেশিন আনয়ন মোটর স্টেটর জন্য ব্যবহৃত হয়.

3.ওয়াইন্ডিং/কয়েল এবং ওয়েজ/টপ কভার একই সাথে ঢোকানো হয়।

4. সহজ অপারেশন, কম শব্দ, দ্রুত গতি এবং উচ্চ স্বয়ংক্রিয়তা।

5. PLC এবং স্পর্শ পর্দা নিয়ন্ত্রণ.

বর্ণনা:

এই মেশিনটি সার্ভো সিস্টেম দ্বারা স্টেটরে কয়েল এবং ওয়েজ ঢোকানোর জন্য উপযুক্ত;এই ধরনের স্টেটর উইন্ডিং ইনসার্টিং মেশিন একটি সময়ে স্টেটরে স্লটের মাঝখানে কয়েল এবং ওয়েজ বা কয়েল এবং ওয়েজ ঢোকাতে পারে;ওয়েজ ফিডিং করা হয় বিটি স্টেপিং মোটর, এবং কয়েল এবং ওয়েজ ইনসার্ট করা হয় সার্ভো সিস্টেমের মাধ্যমে;মানব-মেশিন ইন্টারফেসে বিভিন্ন পরামিতি সেট করা যেতে পারে;গতি এবং খাওয়ানোর মোড বিভিন্ন স্লট ভর্তি হার এবং বিভিন্ন ধরনের তারের অনুযায়ী অর্জনযোগ্য;বিভিন্ন আকারের স্টেটর উত্পাদন টুলিং পরিবর্তন করে অর্জন করা যেতে পারে;বিশেষত এয়ার কন্ডিশনার মোটর, ওয়াশিং মেশিন মোটর, কম্প্রেশন মোটর, ফ্যান মোটর, জেনারেটর এবং পাম্প মোটরের মতো মাইক্রো ইন্ডাকশন মোটরগুলিতে প্রযোজ্য।

প্রযুক্তিগত তথ্য

সর্বোচ্চ স্টেটর ওডি	160 মিমি
স্টেটর আইডি	20 ~ 100 মিমি
সর্বোচ্চ স্টেটর স্ট্যাকের দৈর্ঘ্য	120 মিমি
স্লট নম্বর পরিসীমা	8~48 স্লট
সর্বোচ্চ ঘুর খাওয়ার হার	80%
উপযুক্ত তার	তামার তার/অ্যালুমিনিয়াম তার
শক্তির উৎস	380V/50Hz
বায়ু উৎস	0.5-0.8MPa
মেশিনের উত্পাদনশীলতা	400 পিসি / 8 ঘন্টা
মেশিনের মাত্রা	1800 মিমি × 650 মিমি × 1700 মিমি
ওজন	প্রায় 1000 কেজি

আবেদন:

এই মেশিনটি একই সাথে স্টেটর স্লটে উইন্ডিং/কয়েল এবং ওয়েজ/টপ কভার ঢোকাতে পারে।এই মেশিনটি ইন্ডাকশন মোটর স্টেটরের জন্য ব্যবহৃত হয় যা নীচের টেবিলের স্পেসিফিকেশন পূরণ করে।

প্রতিযোগিতামূলক সুবিধা:

সহজ অপারেশন, দ্রুত গতি এবং উচ্চ অটোমেশন, ওয়েজ এবং উইন্ডিং একযোগে ঢোকানো হয়।শ্রম খরচ সাশ্রয়.পিএলসি এবং টাচ স্ক্রিন নিয়ন্ত্রণ।

মেশিন প্রধান ফাংশন এবং বৈশিষ্ট্য

lমেশিনটি একই সাথে কয়েল এবং ওয়েজ সন্নিবেশ করে, কয়েল সন্নিবেশ সার্ভো মোটর সিস্টেম দ্বারা নিয়ন্ত্রিত হয় এবং পরিবর্তনশীল ফ্রিকোয়েন্সি মোটর দ্বারা ওয়েজ সন্নিবেশ করা হয়।

2. এটি HMI দ্বারা নিয়ন্ত্রিত হয়, এবং মেশিন স্বয়ংক্রিয়ভাবে ভাঙ্গন নির্ণয় করতে পারে।

3. এই মেশিনটি নির্দিষ্ট বেধ এবং নির্দিষ্ট প্রস্থ সহ পলিয়েস্টার ফিল্ম ওয়েজ রোল উপাদানের জন্য উপযুক্ত (প্রস্থ এবং বেধের মাত্রা গ্রাহক দ্বারা সরবরাহ করা হয়)

4. কীলক খাওয়ানো মোটর স্টেপিং দ্বারা হয়.খাওয়ানোর দৈর্ঘ্য, কাটা, গঠন, স্লট নম্বর ঢোকানো সেট করা যেতে পারে।

5. উভয় তামার তার এবং অ্যালুমিনিয়াম তারের প্রযোজ্য.

6. উৎপাদন ক্ষমতা ≤25s/সেট (সহায়ক কাজের জন্য ম্যান-আওয়ার বাদ দিন)

প্রধান উপাদান

PLC: মিতসুবিশি

সার্ভো মোটর: মিতসুবিশি

ওয়েজ ফিডিং মোটর: সিহাই

টাচস্ক্রিন: টংটাই

সিলিন্ডার: এসএমসি

সেন্সর: অটোনিক্স

সুইচ এবং বোতাম: স্নাইডার

অন্যান্য বৈদ্যুতিক অংশ: Delixi/Schneider

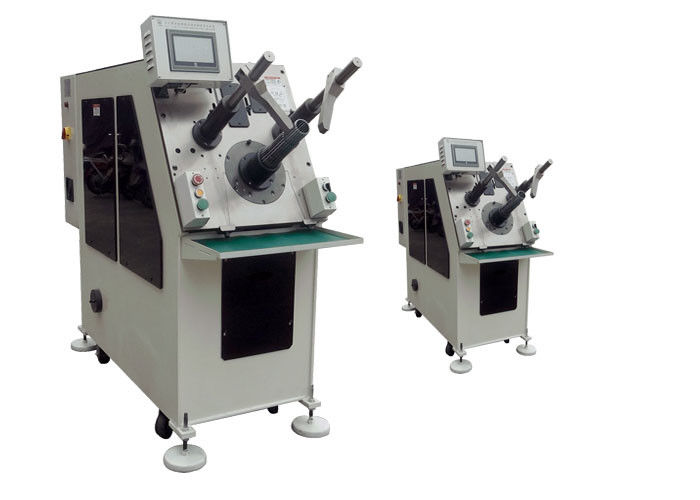

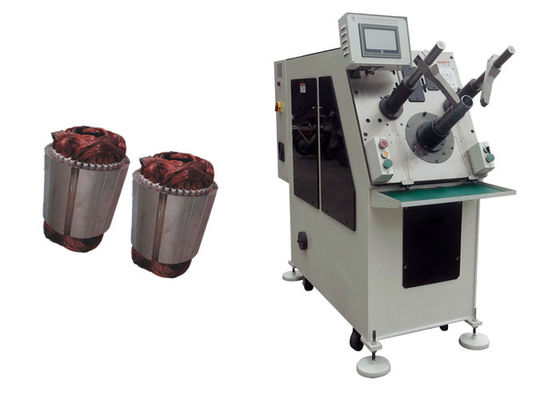

স্বয়ংক্রিয় ইন্ডাকশন মোটর স্টেটর উইন্ডিং ইনসার্টিং মেশিন

ছোট মোটর স্টেটর উইন্ডিং ইনসার্টিং মেশিন স্বয়ংক্রিয় কয়েল ইনসার্টিং মেশিন 0
