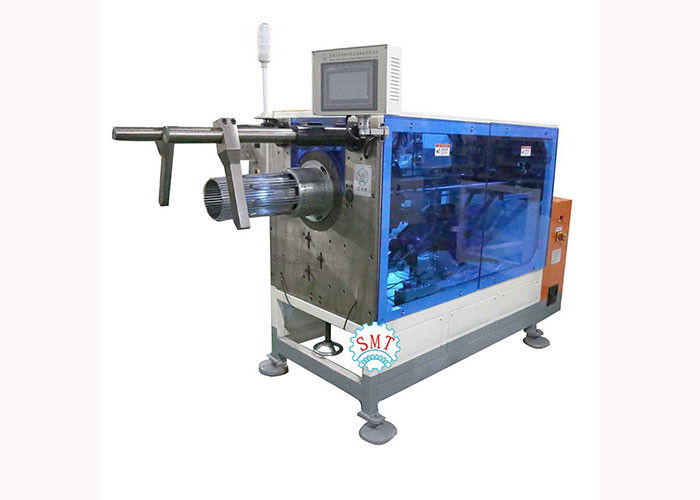

কম্প্রেসার মোটর উইন্ডিং কয়েল ইনসার্টিং মেশিন অনুভূমিক ইনসার্টিং উইন্ডিং কয়েল এবং কাগজ

কম্প্রেসার মোটর উইন্ডিং কয়েল ইনসার্টিং মেশিন অনুভূমিক ইনসার্টিং উইন্ডিং কয়েল এবং কাগজ

  • কম্প্রেসার মোটর উইন্ডিং কয়েল ইনসার্টিং মেশিন অনুভূমিক ইনসার্টিং উইন্ডিং কয়েল এবং কাগজ
  • কম্প্রেসার মোটর উইন্ডিং কয়েল ইনসার্টিং মেশিন অনুভূমিক ইনসার্টিং উইন্ডিং কয়েল এবং কাগজ
কম্প্রেসার মোটর উইন্ডিং কয়েল ইনসার্টিং মেশিন অনুভূমিক ইনসার্টিং উইন্ডিং কয়েল এবং কাগজ
পণ্যের বিবরণ:
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: SMT
সাক্ষ্যদান: ISO / BV / SGS
মডেল নম্বার: QX08
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1 বিন্যাস করুন
মূল্য: Negotiable
প্যাকেজিং বিবরণ: কুল সন্নিবেশ মেশিন প্লেউইন ক্ষেত্রে প্যাকেজ হয়। এর মাত্রা মেশিন এবং অন্যান্য অংশ আকার অনুযায়ী হয়
ডেলিভারি সময়: অর্ডার দেওয়ার পরে 60 কার্যদিবস
যোগানের ক্ষমতা: 20 সেট করে প্রতি মাসে
যোগাযোগ
বিস্তারিত পণ্যের বর্ণনা
Name: Compressor Motor Winding Coils Inserting Machine Horizontal Inserting Winding Coils And Paper Model: SMT-QX08
Stator I.D: ≥Φ60mm Stator O.D: ≤Φ210mm
অপারেশন উপায়: অনুভূমিক Wire: Cu / AL
Application: Compressor Motor/Industry Motor OEM: Ok
লক্ষণীয় করা:

কুণ্ডলী সন্নিবেশ মেশিন

,

ওয়েজ সন্নিবেশ মেশিন

কম্প্রেসার মোটর উইন্ডিং কয়েল ইনসার্টিং মেশিন অনুভূমিক ইনসার্টিং উইন্ডিং কয়েল এবং কাগজ



অন্যান্য ধরণের ইনসার্টিং মেশিনের সাথে তুলনা করে, "QX" সিরিজে মডুলার টুলিং ডিজাইনের সুবিধা রয়েছে, যা দ্রুত টুলিং পরিবর্তন দ্বারা চিহ্নিত করা হয়, পরিবর্তনের সময় মাত্র 8 মিনিট।

এবং অনুভূমিক ওয়াইন্ডিং ইনসার্টিং স্ট্রচার বড় স্টেটর উত্পাদনের জন্য আরও উপযুক্ত, বোভাইন-আই বিয়ারিং প্ল্যাটফর্ম এবং কয়েল এক্সপেন্ডিং মেশিনের সাথে তিনবার উইন্ডিং সন্নিবেশের জন্য একত্রিত করা যেতে পারে, যা বিভিন্ন মেশিনের মধ্যে স্থানান্তর করা সহজ করতে পারে, শ্রমের তীব্রতা বাঁচাতে পারে এবং সহজে বোঝাই করা খালাস করা.



(1) কয়েল ঢোকানোর মেশিনের প্রযুক্তিগত পরামিতি



কম্প্রেসার মোটর উইন্ডিং কয়েল ইনসার্টিং মেশিন অনুভূমিক ইনসার্টিং উইন্ডিং কয়েল এবং কাগজ
মডেল SMT-QX08
স্টেটর আইডি Φ60~Φ150 মিমি
স্টেটর ওডি ≤Φ210 মিমি
স্ট্যাকের উচ্চতা ≤190 মিমি
টুলিং ভ্রমণ ≤90 মিমি
সামঞ্জস্যপূর্ণ তার সিউ/এএল
স্লট নম্বর পরিসীমা 24~48 স্লট
পাওয়ার সাপ্লাই 380V/50/60Hz 5Kw
ওজন ≈ 1050 কেজি
মাত্রা (L)2380×(W)1180×(H)1700mm



(2) কয়েল ইনসার্টিং মেশিনের প্রধান বৈশিষ্ট্য



কম্প্রেসার মোটর উইন্ডিং কয়েল ইনসার্টিং মেশিন এক সময়ে স্বয়ংক্রিয়ভাবে স্টেটর স্লটে উইন্ডিং কয়েল এবং ওয়েজ ইনসুলেশন ঢোকাতে ব্যবহৃত হয়।উইন্ডিং মেশিনে, কয়েলগুলি স্থানান্তর কাপে সুশৃঙ্খলভাবে ক্ষতবিক্ষত হয়।অপারেটররা শুধু কয়েল সহ ট্রান্সফার কাপটি ইনসার্টিং টুলিং এ রাখে, কয়েল ইনসার্টিং টুলিং এ স্থানান্তর করে, তারপর ইনসার্টিং মেশিন শুরু করে, এটি একবারে স্বয়ংক্রিয়ভাবে স্লটে উইন্ডিং এবং ওয়েজ পেপার সন্নিবেশ করতে পারে।



ওয়েজ এবং কয়েল সবই স্বয়ংক্রিয়ভাবে স্টেটরে ঢোকানো হয়;

কুণ্ডলী ধাক্কা সার্ভো মোটর গ্রহণ;প্রি-পুশিং কয়েল সহ ফাংশন;

কাটিং পেপার এবং ইনডেক্সিং সার্ভো মোটর দ্বারা চালিত হয়;গতি নিয়মিত;

স্লট, ইন্টারভাল স্লট বা স্কিপ স্লট দ্বারা কাগজ স্লট খাওয়ানোর জন্য সার্ভো মোটর গ্রহণ করা;কীলক কাগজ দৈর্ঘ্য নিয়মিত;

PLC কন্ট্রোলার ত্রুটি নির্ণয়ের ফাংশন সহ, ত্রুটি অবস্থান সনাক্ত করতে পারে;

প্রি-ফিডিং পেপার ডিভাইস দিয়ে সজ্জিত এবং কাগজের দৈর্ঘ্যের সামঞ্জস্য পূরণ করে;

কাগজ খাওয়ানো কম তাপমাত্রায় কাগজ কাটা অর্জন তাপ ডিভাইস দিয়ে সজ্জিত করা হয়;

কুণ্ডলী পুশ করার গতি বিভিন্ন তারের গেজ অনুযায়ী সামঞ্জস্যযোগ্য;

অপারেটর দাঁড়িয়ে ভঙ্গিতে কাজ করে;

দুই হাত দিয়ে মেশিন চালু করতে বোতাম টিপে;

পরিবর্তনের সময়: ≈10 মিনিট।



(3) কয়েল ঢোকানোর মেশিনের প্রধান বরাদ্দ



A. PLC কন্ট্রোলার: INOVANCE (চীন);

B. সার্ভো মোটর সিস্টেম: INOVANCE (চীন);

C. সেন্সর উপাদান: OMRON (জাপান), অটোনিকস (কোরিয়া);

D. অন্যান্য বৈদ্যুতিক উপাদান: SCHNEIDER(ফ্রান্স), IDEC(জাপান), ডেলিক্সি(চীন);

ই. বল স্ক্রু: HIWIN (তাইওয়ান)

F. বিয়ারিং: NSK(জাপান), SKF(সুইডেন);

G. বায়ুসংক্রান্ত উপাদান: AirTAC (তাইওয়ান);

H. বায়ুর উৎস চাপ: 0.5~1MPa;

I. পাওয়ার: 6.5 Kw; (প্রকৃত কনফিগারেশন অনুযায়ী)

জে. পাওয়ার উত্স: 3-ফেজ 415V/50Hz;

K. ওজন: ≈1150Kg;

L: মাত্রা(mm):(L)2380×(W)1280×(H)1700;



(4) পরিষেবা



আমরা কয়েল উইন্ডিং মেশিন, কয়েল ইনসার্টিং মেশিন ইত্যাদির মতো বিভিন্ন ইন্ডাকশন মোটর উত্পাদনের জন্য মেশিনগুলি বিকাশ ও উত্পাদন করতে বিশেষী।

গ্রাহকের বিশেষ অনুরোধ ছাড়া নকশা এবং উত্পাদন মান.উদাহরণস্বরূপ, আকৃতি নকশা, বরাদ্দ এবং রঙ, ইত্যাদি।specilized করা যেতে পারে।এছাড়াও, আমরা প্রয়োজনে গ্রাহকের সাইটে মেশিনের বিন্যাস সাজাতে সাহায্য করতে পারি।

আমাদের প্রকৌশলীরা গ্রাহকদের পেশাদার প্রযুক্তিগত সহায়তা প্রদান করবে।এক বছরের ওয়ারেন্টি সময়ের মধ্যে, কিছু সমর্থন এবং অংশ প্রতিস্থাপন করা প্রয়োজন চার্জ ছাড়াই হবে।

বিদেশী পরে সেবা পাওয়া যায়.গ্রাহকের যদি আমাদের সাহায্যের প্রয়োজন হয়, আমাদের বিক্রয়োত্তর প্রকৌশলীরা স্বল্পতম সময়ের মধ্যে গ্রাহকের সাইটে থাকবেন।

ভাল পরিষেবা, পেশাদার দল এবং নির্ভরযোগ্য মানের সাথে, এসএমটি গ্রাহকদের বিভিন্ন মোটর উত্পাদনের জন্য বিভিন্ন ধরণের সরঞ্জাম সরবরাহ করে।এটা হতে পারে এক সেট মেশিন বা পুরো প্রডাকশন লাইন উইন্ডিং প্রক্রিয়া থেকে চূড়ান্ত গঠন প্রক্রিয়া পর্যন্ত।তাই বিশেষত গ্রাহকদের জন্য যারা পুরো উত্পাদন লাইন চায়, আমরা উত্পাদন প্রযুক্তিগত পরামর্শ পরিষেবা এবং টার্ন-কি প্রজেক্টিং পরিষেবা প্রদান করতে পারি, যার মধ্যে মোটর খরচ মূল্যায়ন, উত্পাদন জ্ঞান-কিভাবে, কর্মীদের প্রশিক্ষণ, এমনকি সম্পূর্ণ টার্ন-কি প্রকল্প রয়েছে।



(5) আবেদন



আমাদের মেশিনগুলি মূলত বিভিন্ন ইন্ডাকশন মোটর যেমন ওয়াশিং মেশিন মোটর, এয়ার কন্ডিশনার মোটর, পাম্প মোটর, যথার্থ সার্ভো মোটর, শিল্প থ্রি-ফেজ মোটর, ফ্যান মোটর এবং নতুন শক্তি মোটর ইত্যাদিতে প্রয়োগ করা হয়।



(6) বিস্তারিত দেখান

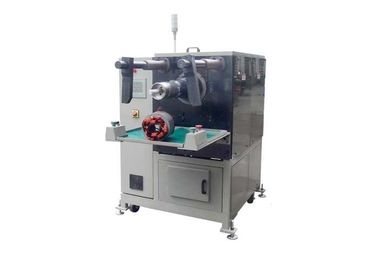

কম্প্রেসার মোটর উইন্ডিং কয়েল ইনসার্টিং মেশিন অনুভূমিক ইনসার্টিং উইন্ডিং কয়েল এবং কাগজ 0
