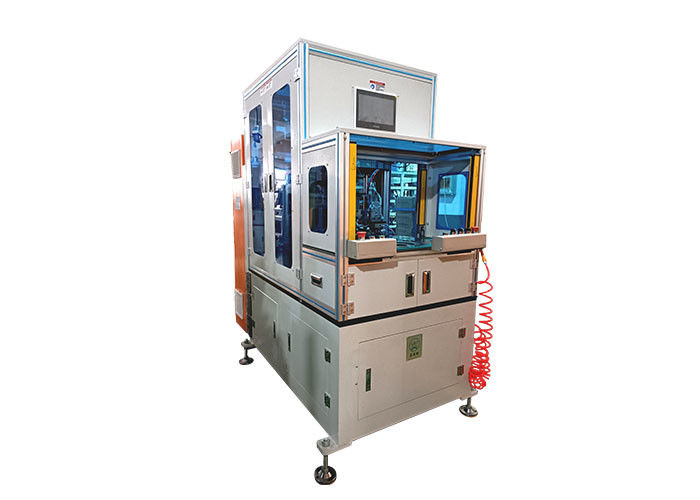

টার্নটেবল ডাবল সাইডস স্ট্যাটর লেসিং মেশিন
পণ্যের সারসংক্ষেপ
টার্নটেবল ডাবল সাইডস স্ট্যাটার লেসিং মেশিন ৭ সার্ভো দ্বারা চালিত, লেসিং শিল্প মোটর ওয়াইন্ডিং কয়েল প্রান্ত (১) ডাবল সাইডস স্ট্যাটার কয়েল লেসিং মেশিনের প্রধান বৈশিষ্ট্য ক. এতে দুটি স্টেশন সহ একটি টার্নটেবল রয়েছে, একটি লেসিংয়ের জন্য, অন্যটি লোডিং/আনলোডিংয়ের জন্য; খ. স্ট্যাটার ওয়াইন্ডিং কয়েলের উ...
পণ্য কাস্টম বৈশিষ্ট্যাবলী
টার্নটেবল স্টেটর লেসিং মেশিন
,7 সার্ভোস স্টেটর লেসিং মেশিন
,সেভেন সার্ভোস স্টেটর লেসিং মেশিন
মৌলিক বৈশিষ্ট্য
বাণিজ্যিক সম্পত্তি
পণ্যের বর্ণনা

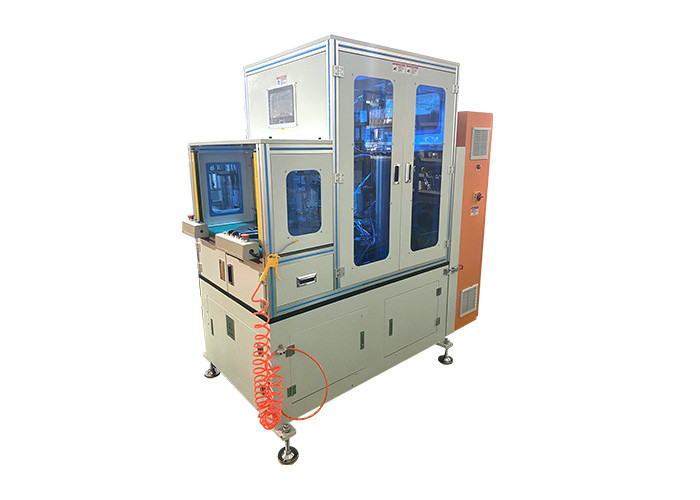

টার্নটেবল ডাবল সাইডস স্ট্যাটার লেসিং মেশিন ৭ সার্ভো দ্বারা চালিত, লেসিং শিল্প মোটর ওয়াইন্ডিং কয়েল প্রান্ত
(১) ডাবল সাইডস স্ট্যাটার কয়েল লেসিং মেশিনের প্রধান বৈশিষ্ট্য
ক. এতে দুটি স্টেশন সহ একটি টার্নটেবল রয়েছে, একটি লেসিংয়ের জন্য, অন্যটি লোডিং/আনলোডিংয়ের জন্য;
খ. স্ট্যাটার ওয়াইন্ডিং কয়েলের উভয় পাশে স্বয়ংক্রিয়ভাবে লেসিং করার জন্য দুটি সুই গ্রহণ করা;
গ. সাতটি স্পিন্ডেলের সার্ভো মোটর নিয়ন্ত্রণ করতে PLC নিয়ন্ত্রণ ব্যবস্থা গ্রহণ করা;
ঘ. প্রধান স্পিন্ডেল, স্ট্যাটার ইনডেক্সিং এবং উভয় সুইয়ের দোলন সার্ভো মোটর দ্বারা চালিত হয়;
ঙ. উভয় কয়েল প্রান্তের উচ্চতা সমন্বয় সার্ভো নিয়ন্ত্রণের মাধ্যমে স্বয়ংক্রিয়, সমন্বয় পরিসীমা ১৯~60 মিমি;
চ. স্ট্যাকের উচ্চতা সমন্বয় সার্ভো নিয়ন্ত্রণ দ্বারা স্বয়ংক্রিয়;
ছ. পৃথক টাইপ টুলিং ডিজাইন;
জ. ত্রুটি নির্ণয়ের কার্যকারিতা সহ;
ঝ. স্লট বাই স্লট, ইন্টারভাল স্লট, স্কিপ স্লট বা অভিনব লেসিং করতে পারে;
ঞ. স্বয়ংক্রিয় ফিডিং, কাটিং এবং টাইটনিং প্রক্রিয়া দিয়ে সজ্জিত;
ট. লেসিংয়ের টাইটনিং ডিগ্রি সামঞ্জস্য করতে টেনশন কাঠামো সহ ডিজাইন করা হয়েছে;
ঠ. স্ট্রিং হুকিং, বার্নিং এবং নটিং স্বয়ংক্রিয়;
ড. অটো লুব্রিকেশন সিস্টেম ঐচ্ছিক;
ঢ. মাটিতে স্ট্রিং স্থির করা কয়েলগুলির (নলাকার কয়েল) সমর্থন ঐচ্ছিক;
ণ. তারের কোনো ক্ষতি এড়াতে ফিক্সিং;
ত. নিরাপত্তা গ্রেটিং দিয়ে সজ্জিত, সংকেত পাওয়ার পরে স্বয়ংক্রিয়ভাবে রিসেট হয়;
থ. সংযুক্ত নিরাপত্তা/আর্গোনোমিক প্রয়োজনীয়তা পূরণ করতে পারে;
দ. আবদ্ধ বাইরের সুরক্ষা কভার সহ;
ধ. রক্ষণাবেক্ষণের জন্য সুবিধাজনক বড় নিরাপত্তা জানালা সহ;
ন. অপারেটর দাঁড়ানো অবস্থায় কাজ করে;
প. উভয় হাত দিয়ে বোতাম টিপে মেশিনটি চালু করা;
ফ. পরিবর্তন সময়:
*স্ট্যাক উচ্চতা পরিবর্তন: ≈১ মিনিট; (সম্পর্কিত পরামিতিগুলি সরাসরি HMI-তে কল করা যেতে পারে, বেশি সময় লাগবে না)
টুলিং প্লেট পরিবর্তন: ≈৫ মিনিট; (পরিবর্তন করার জন্য ২ টি স্টেশন)
(২) স্ট্যাটার লেসিং মেশিনের প্রযুক্তিগত পরামিতি
| টার্নটেবল ডাবল সাইডস স্ট্যাটার লেসিং মেশিন ৭ সার্ভো দ্বারা চালিত | |
| মেশিন মডেল | SMT-BZ7Z2 |
| স্ট্যাটার আইডি | 40~100 মিমি |
| স্ট্যাটার ওডি | সর্বোচ্চ. ১৫০ মিমি |
| স্ট্যাকের দৈর্ঘ্য | 30~150 মিমি |
| ওভার-হ্যাং উচ্চতা | 19~60 মিমি |
| লেসিং মোড | স্লট বাই স্লট/ ইন্টারভাল স্লট/ অভিনব লেসিং |
| লেসিং গতি | 0.5~1.0 সেকেন্ড/স্টিচ |
| পাওয়ার | 380V/50/60HZ 3.5KW |
| মেশিনের ওজন | প্রায় 800 কেজি |
| মেশিনের মাত্রা | L1600*W900*H1900mm |
(৩) স্ট্যাটার লেসিং মেশিনের অ্যাপ্লিকেশন
বিভিন্ন মোটরের জন্য উপযুক্ত, যেমন গৃহস্থালীর যন্ত্রপাতির মোটর, শিল্প মোটর, জল পাম্প মোটর এবং অন্যান্য অনেক ইন্ডাকশন মোটর। যদি স্ট্যাটরের আকার মেশিনের অ্যাপ্লিকেশন পরিসরের মধ্যে থাকে তবে এই মেশিনটি কাজ করতে পারে।
(৪) স্ট্যাটার লেসিং মেশিনের প্রধান বরাদ্দ
PLC কন্ট্রোলার: সিমেন্স (জার্মানি);
সার্ভো সিস্টেম: সিমেন্স (জার্মানি);
HMI: সিমেন্স (জার্মানি);
সেন্সর উপাদান: OMRON(জাপান), SCHNEIDER(ফ্রান্স);
প্লাগ-ইন সেন্সর: OMRON(জাপান);
অন্যান্য বৈদ্যুতিক উপাদান: SCHNEIDER (ফ্রান্স)।
*যদি SCHNEIDER-এ কিছু নির্দিষ্ট উপাদান পাওয়া না যায়, তবে সেগুলিকে IDEC(জাপান) এবং Delixi(চীন) দ্বারা প্রতিস্থাপিত করা হবে;
স্ক্রু বল: HIWIN(তাইওয়ান);
বেয়ারিং: NSK(জাপান), SKF(সুইডেন);
নিউম্যাটিক উপাদান: AIRTAC (তাইওয়ান); অথবা SMC (জাপান)
বায়ু চাপ: 0.6~1MPa;
পাওয়ার: প্রকৃত কনফিগারেশন অনুযায়ী;
বিদ্যুৎ সরবরাহ: থ্রি-ফেজ 380V/60Hz;
ওজন: ≈1200 কেজি;(রেফারেন্সের জন্য, প্রকৃত কনফিগারেশন অনুযায়ী)
মাত্রা মিমি: L1600×W900×H1900; (রেফারেন্সের জন্য, প্রকৃত কনফিগারেশন অনুযায়ী)
(৫) বিস্তারিত প্রদর্শন
বৈদ্যুতিক ক্যাবিনেট - টুলিং প্লেট এবং টার্নটেবল - অটো লুব্রিকেশন সিস্টেম - স্ট্রিং টেনশন নিয়ন্ত্রণের জন্য টেনশনার
