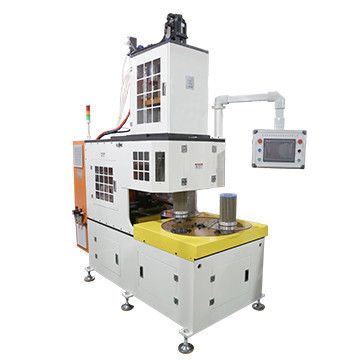

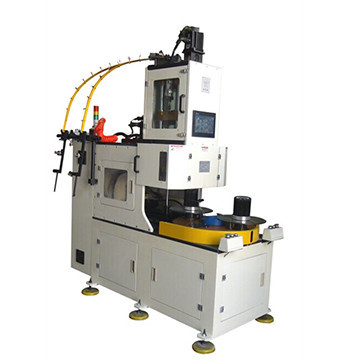

সম্পূর্ণ স্বয়ংক্রিয় স্ট্যাটার উইন্ডিং মেশিন 2000r/min 150mm স্ট্যাক

এসি মোটর ইন্ডাকশন মোটরের জন্য স্বয়ংক্রিয় কয়েল ওয়াইন্ডিং মেশিন

এই মেশিনটি প্রধানত ২ পোল স্ট্যাটরের ওয়াইন্ডিংয়ের জন্য ব্যবহৃত হয়। প্রতিটি চক্রে একটি স্ট্যাটরকে ওয়াইন্ড করা হবে, যা উৎপাদন দক্ষতা ব্যাপকভাবে বৃদ্ধি করে, স্বয়ংক্রিয়ভাবে লোড এবং ছাঁচ অপসারণ করে, যা মানুষের শ্রমের তীব্রতা হ্রাস করে। ওয়াইন্ডিং প্রক্রিয়াটি টেপিং (৫ বার), ক্ল্যাম্পিং ফাংশনগুলি উপলব্ধি করতে পারে, ফ্লাই ফর্ক লিভার স্ট্রোকের স্ট্রোক এবং পিভট অ্যাঙ্গেল প্রয়োজন অনুযায়ী একটি নির্দিষ্ট সীমার মধ্যে সমন্বয় করা যেতে পারে। আমদানি করা অ্যাক্রিলিক সুরক্ষা সহ সম্পূর্ণ অ্যালুমিনিয়াম খাদ (অ্যানোডিক জারণ চিকিত্সা) ফ্রেম। বৈদ্যুতিক ব্যবস্থা প্রধানত PLC, ডিসপ্লেয়ার এবং ফ্রিকোয়েন্সি কনভার্টার দ্বারা নিয়ন্ত্রিত হয়। নিরাপদ এবং নির্ভরযোগ্য সেটিং, প্রদর্শন।

মেশিনের প্রধান কাজ এবং বৈশিষ্ট্য

দ্যবৈদ্যুতিক মোটর কয়েল ওয়াইন্ডিং মেশিনএকটি ডাবল-স্টেশন স্বয়ংক্রিয় উল্লম্ব ওয়াইন্ডিং মেশিন, টার্নটেবলটি দুটি স্টেশনের কাঠামো। এটি ঘোরানোর জন্য সার্ভো সিস্টেম গ্রহণ করে এবং ফর্ম স্থানান্তর সূচক করে।

ফর্কলাইক ফ্লাইহুইলে কয়েলগুলি সঠিকভাবে ওয়াইন্ড করতে এবং সহজেই কয়েল ইনসার্টারে কয়েল স্থানান্তর করতে সক্ষম, উচ্চ দক্ষতা এবং দুর্দান্ত সন্নিবেশ ওয়াইন্ডিং প্রভাব সহ।

প্রতিটিকয়েল ওয়াইন্ডিং মেশিনেএক সেট ওয়াইন্ডিং টুলিং এবং তিনটি উল্লম্ব ওয়াইন্ডিং ফর্ম রয়েছে।

টুলিংয়ের পুরো সেট পরিবর্তন করা যেতে পারে এবং এতে প্রায় ১৫ মিনিট সময় লাগে।

প্রধান স্পিন্ডেল সার্ভো মোটর দ্বারা নিয়ন্ত্রিত হয়। কয়েল টার্নের সংখ্যা নির্ভুলতা হল ±১ টার্ন।

PLC টার্নের সংখ্যা, ওয়াইন্ডিং গতি, টুলিং সিঙ্ক উচ্চতা, টুলিং সিঙ্ক গতি এবং ওয়াইন্ডিং দিক সেট করতে পারে।

ওয়্যার হুক এবং ওয়্যার কাটারের এক্স এবং ওয়াই স্পিন্ডেল সার্ভো সিস্টেম গ্রহণ করে। এটি ব্রিজ ওয়্যার এবং লিড ওয়্যারের দৈর্ঘ্য সামঞ্জস্য করতে পারে।

টুলিং সিঙ্ক সার্ভো সিস্টেম গ্রহণ করে। টুলিং সিঙ্কের সর্বাধিক সেগমেন্ট সংখ্যা ৬।

একই সাথে দুটি তার ওয়াইন্ডিং করার অনুমতি দিন।

এবং এটিতে ডায়নামিক টার্নস, আসল টার্নস, সেট টার্নস, ব্যর্থতার কারণ এবং অবস্থান স্ব-পরীক্ষার প্রদর্শন ফাংশন রয়েছে।

এনামেল ক্ষতি এবং তারের স্ন্যাপ থেকে মুক্ত। একবার তামার তার শেষ হয়ে গেলে, মেশিনটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে।

দ্যস্বয়ংক্রিয় কয়েল ওয়াইন্ডিং মেশিনেকোনো আলাদা কম্পন এবং শব্দ নেই।

(১) প্রধান প্রযুক্তিগত ডেটা

(২) অ্যাপ্লিকেশন

এই মেশিনটি ২ পোল, ৪ পোল এবং ৬ পোল কয়েল ওয়াইন্ডিংয়ের জন্য উপযুক্ত।

(৩) মেশিনের প্রধান কাজ এবং বৈশিষ্ট্য

ওয়াইন্ডিং টুলিং: প্রতিটি মেশিনে এক সেট ওয়াইন্ডিং টুলিং এবং তিনটি উল্লম্ব ওয়াইন্ডিং ফর্ম রয়েছে।
টুলিংয়ের পুরো সেট পরিবর্তন করা যেতে পারে এবং এতে প্রায় ১৫ মিনিট সময় লাগে।
টার্নটেবলটি দুটি স্টেশনের কাঠামো। এটি ঘোরানোর জন্য সার্ভো সিস্টেম গ্রহণ করে এবং ফর্ম স্থানান্তর সূচক করে।
একই সাথে তিনটি তার ওয়াইন্ডিং করার অনুমতি দিন।
প্রধান স্পিন্ডেল সার্ভো মোটর দ্বারা নিয়ন্ত্রিত হয়। কয়েল টার্নের সংখ্যা নির্ভুলতা হল ±১ টার্ন।
কাজের ঘূর্ণন গতি সেট করা যেতে পারে। মেশিনে কোনো আলাদা কম্পন এবং শব্দ নেই।
এনামেল ক্ষতি এবং তারের স্ন্যাপ থেকে মুক্ত। একবার তামার তার শেষ হয়ে গেলে, মেশিনটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে।
PLC টার্নের সংখ্যা, ওয়াইন্ডিং গতি, টুলিং সিঙ্ক উচ্চতা, টুলিং সিঙ্ক গতি এবং ওয়াইন্ডিং দিক সেট করতে পারে।
ওয়্যার হুক এবং ওয়্যার কাটারের এক্স এবং ওয়াই স্পিন্ডেল সার্ভো সিস্টেম গ্রহণ করে। এটি ব্রিজ ওয়্যার এবং লিড ওয়্যারের দৈর্ঘ্য সামঞ্জস্য করতে পারে।
টুলিং সিঙ্ক সার্ভো সিস্টেম গ্রহণ করে। টুলিং সিঙ্কের সর্বাধিক সেগমেন্ট সংখ্যা ৬।

(৪) OEM/ODM প্রোফাইল

অভিজ্ঞ প্রকৌশলী, দক্ষ পেশাদার, নিখুঁত সরঞ্জাম, কঠোর উত্পাদন প্রক্রিয়া নিয়ন্ত্রণ এবং বিস্তৃত কভারেজ পরিষেবা নেট-ওয়ার্কের সম্পূর্ণ সুবিধা গ্রহণ করে, আমরা আমাদের গ্রাহকদের বৈদ্যুতিক মোটর উত্পাদনের জন্য অপ্টিমাইজড সমাধান সরবরাহ করতে নিবেদিত। এখন পর্যন্ত, চীনে বিশাল বাজারের অংশীদারিত্ব ছাড়াও, আমরা মার্কিন যুক্তরাষ্ট্র, ইতালি, অস্ট্রেলিয়া, ভারত, ব্রাজিল, মেক্সিকো, তুরস্ক, থাইল্যান্ড, ভিয়েতনাম, ইরান ইত্যাদির মতো বিশ্বব্যাপী দেশগুলিতে আমাদের মেশিন রপ্তানি করি এবং আমাদের মেশিনগুলি গ্রাহকদের মধ্যে এর টেকসই, নির্ভরযোগ্য কর্মক্ষমতা, যুক্তিসঙ্গত মূল্য এবং ভাল বিক্রয়োত্তর পরিষেবার জন্য দারুণ খ্যাতি অর্জন করে।

(৫) উৎপাদন লাইন প্রোফাইল

ভাল পরিষেবা, পেশাদার দল এবং নির্ভরযোগ্য গুণমান সহ, SMT গ্রাহকদের বিভিন্ন ধরণের এসি মোটর, ডিসি মোটর, BLDC মোটর উত্পাদন প্রযুক্তিগত পরামর্শ পরিষেবা এবং টার্ন-কী প্রজেক্টিং পরিষেবা সরবরাহ করে, যার মধ্যে মোটর খরচ মূল্যায়ন, ম্যানুফ্যাকচারিং নলেজ-হাউ, কর্মীদের প্রশিক্ষণ এবং সম্পূর্ণ টার্ন-কী প্রকল্প অন্তর্ভুক্ত।
