| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | SMT |
| সাক্ষ্যদান: | ISO / BV / SGS |
| মডেল নম্বার: | QX16 |
| ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
|---|---|
| মূল্য: | Price unit: USD; Price depends on configuration, design and customer special request, which can be negotiated later. |
| প্যাকেজিং বিবরণ: | <i>Plastic wrapping film, vacuum package and plywood cases.</i> <b>প্লাস্টিক মোড়ানো ফিল্ম, ভ্যাকুয় |
| ডেলিভারি সময়: | অগ্রিম অর্থপ্রদানের পরে 70 কার্যদিবস |
| যোগানের ক্ষমতা: | প্রতি 3 মাসে 10~20 সেট |
| নাম: | কুলিং ফ্যান মোটর কয়েল ইনসার্টিং মেশিন দ্রুত টুলিং পরিবর্তন উইন্ডিং ইনসার্টিং | মডেল: | SMT-QX16 |
|---|---|---|---|
| স্টেটর ওডি: | Φ160 মিমি | স্টেটর আইডি: | Φ20~Φ100 মিমি |
| টুলিং ভ্রমণ: | 70 মিমি | রঙ: | কাস্টমাইজড |
| লক্ষণীয় করা: | কুলিং ফ্যান কয়েল ঢোকানোর মেশিন,দ্রুত টুলিং স্টেটর উইন্ডিং মেশিন,দ্রুত টুলিং কয়েল ঢোকানোর মেশিন |
||

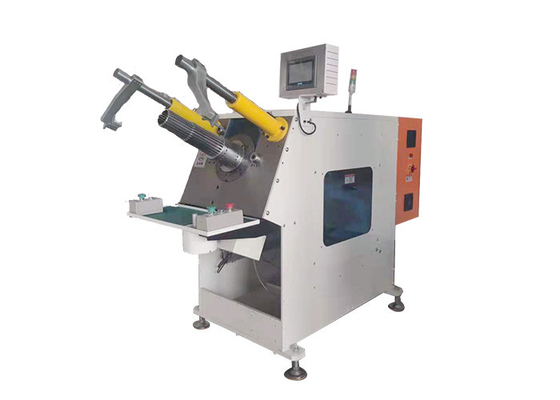

কুলিং ফ্যান মোটর কয়েল ইনসার্টিং মেশিন দ্রুত টুলিং পরিবর্তন উইন্ডিং ইনসার্টিং
কুণ্ডলী সন্নিবেশ মেশিন SMT-QX16 দ্রুত টুলিং দ্বারা চিহ্নিত করা হয়, আপগ্রেড করা সহজ কাঠামো সহ।
(1) কয়েল ঢোকানোর মেশিনের প্রযুক্তিগত পরামিতি
| কুলিং ফ্যান মোটর কয়েল ইনসার্টিং মেশিন দ্রুত টুলিং পরিবর্তন উইন্ডিং ইনসার্টিং | |
|
মডেল |
SMT-QX16 |
|
স্টেটর আইডি |
Φ20~Φ100 মিমি |
|
স্টেটর ওডি |
≤Φ160 মিমি |
|
স্ট্যাকের উচ্চতা |
≤120 মিমি |
|
টুলিং ভ্রমণ |
≤70 মিমি |
|
সামঞ্জস্যপূর্ণ তার |
সিউ/এএল |
|
স্লট নম্বর পরিসীমা |
24~48 স্লট |
|
পাওয়ার সাপ্লাই |
380V/50/60Hz 6.5Kw |
|
ওজন |
≈ 1150 কেজি |
|
মাত্রা |
(L)2380×(W)1280×(H)1700mm |
(2) কয়েল ঢোকানোর মেশিনের প্রধান বৈশিষ্ট্য
উ: ওয়েজ এবং কয়েল সবই স্বয়ংক্রিয়ভাবে স্টেটরে ঢোকানো হয়;
B. কুণ্ডলী ধাক্কা সার্ভো মোটর গ্রহণ;কয়েল প্রাক-ঠেলা ফাংশন সহ;
গ. কীলক ডিপোতে কাগজ কাটা সার্ভো মোটর দ্বারা চালিত হয়;গতি সামঞ্জস্যযোগ্য;
D. স্লট, ইন্টারভাল স্লট বা স্কিপ স্লট দ্বারা কাগজ স্লট খাওয়ানোর জন্য সার্ভো মোটর গ্রহণ করা;কীলক কাগজ দৈর্ঘ্য নিয়মিত;
E. টুলিং এবং ওয়েজ কাটার অংশটি মডুলার করার জন্য ডিজাইন করা হয়েছে, একসাথে একবার পরিবর্তন করা যেতে পারে;
F. PLC কন্ট্রোলার ত্রুটি নির্ণয়ের ফাংশন সহ, ত্রুটি অবস্থান সনাক্ত করতে পারে;
G. প্রি-ফিডিং পেপার ডিভাইস দিয়ে সজ্জিত এবং কাগজের দৈর্ঘ্যের সামঞ্জস্য পূরণ করে;
H. কুণ্ডলী পুশ করার গতি বিভিন্ন তারের আকার অনুযায়ী সামঞ্জস্যযোগ্য;
I. অপারেটর দাঁড়িয়ে ভঙ্গিতে কাজ করে;
J. দুই হাত দিয়ে মেশিন চালু করতে বোতাম টিপে;
K. পরিবর্তনের সময়: ≤10 মিনিট;
(৩) কয়েল ইনসার্টিং মেশিনের মূল বরাদ্দ (মান)
PLC কন্ট্রোলার: INOVANCE (চীন);
সার্ভো মোটর সিস্টেম: INOVANCE (চীন);
সেন্সর উপাদান: ওমরন (জাপান), অটোনিকস (কোরিয়া);
অন্যান্য বৈদ্যুতিক উপাদান: SCHNEIDER (ফ্রান্স), IDEC (জাপান), ডেলিক্সি (চীন);
বল স্ক্রু: HIWIN (তাইওয়ান)
বিয়ারিং: এনএসকে (জাপান), এসকেএফ (সুইডেন);
বায়ুসংক্রান্ত উপাদান: AirTAC (তাইওয়ান);
বায়ু উত্স চাপ: 0.5~1MPa;
শক্তি: 3 কিলোওয়াট; (প্রকৃত কনফিগারেশন অনুযায়ী)
পাওয়ার উত্স: 3-ফেজ 380V/50Hz;
ওজন: ≈1000Kg;
রেফের জন্য মাত্রা।(মিমি): (L)1800×(W)1000×(H)1600;
(4) পরিষেবা
আমরা বিভিন্ন ইন্ডাকশন মোটর উত্পাদনের জন্য মেশিনগুলি বিকাশ এবং উত্পাদন করার উপর ফোকাস করি, যেমন উইন্ডিং মেশিন, কয়েল ইনসার্টিং মেশিন ইত্যাদি।
গ্রাহকের বিশেষ অনুরোধ ছাড়া নকশা এবং উত্পাদন মান.উদাহরণস্বরূপ, আকৃতি নকশা, বরাদ্দ এবং রঙ, ইত্যাদি।specilized করা যেতে পারে।এছাড়াও, আমরা প্রয়োজনে গ্রাহকের সাইটে মেশিনের বিন্যাস সাজাতে সাহায্য করতে পারি।
আমাদের প্রকৌশলীরা গ্রাহকদের পেশাদার প্রযুক্তিগত সহায়তা প্রদান করবে।এক বছরের ওয়ারেন্টি সময়ের মধ্যে, কিছু সমর্থন এবং অংশ প্রতিস্থাপন করা প্রয়োজন বিনামূল্যে হবে।
বিদেশী পরে সেবা পাওয়া যায়.গ্রাহকের যদি আমাদের সাহায্যের প্রয়োজন হয়, আমাদের বিক্রয়োত্তর প্রকৌশলীরা স্বল্পতম সময়ের মধ্যে গ্রাহকের সাইটে থাকবেন।
আমরা একটি উজ্জ্বল ক্যারিয়ার তৈরি করতে গ্রাহকদের বিভিন্ন চাহিদা মেটাতে "উন্নয়ন, প্রযুক্তি এবং বিশ্বের একই সাথে অগ্রগতির দিকে প্রজ্ঞা এবং মানবতার দিকে" একটি নিরাপদ, পেশাদার এবং দক্ষ পরিষেবা ধারণার মধ্যে আছি।
(5) উৎপাদন লাইন প্রস্তাব
ভাল পরিষেবা, পেশাদার দল এবং নির্ভরযোগ্য মানের সাথে, এসএমটি গ্রাহকদের বিভিন্ন মোটর উত্পাদনের জন্য বিভিন্ন ধরণের সরঞ্জাম সরবরাহ করে।এটি একটি সেট মেশিন বা সম্পূর্ণ প্রডাকশন লাইন হতে পারে উইন্ডিং প্রক্রিয়া থেকে চূড়ান্ত গঠন প্রক্রিয়া পর্যন্ত।তাই বিশেষত গ্রাহকদের জন্য যারা পুরো উত্পাদন লাইন চায়, আমরা উত্পাদন প্রযুক্তিগত পরামর্শ পরিষেবা এবং টার্ন-কি প্রজেক্টিং পরিষেবা সরবরাহ করতে পারি, যার মধ্যে মোটর খরচ মূল্যায়ন, উত্পাদন জ্ঞান-কিভাবে, কর্মীদের প্রশিক্ষণ, এমনকি সম্পূর্ণ টার্ন-কি প্রকল্প অন্তর্ভুক্ত রয়েছে।
(6) বিস্তারিত দেখান
