60-150 মিমি স্ট্যাটার আইডি সহ কম্প্রেসার এবং শিল্প মোটরগুলির জন্য অনুভূমিক স্ট্যাটার উইন্ডিং সন্নিবেশকারী মেশিন
পণ্যের সারসংক্ষেপ
কম্প্রেসার মোটর রোলিং রোলস ইনসেট মেশিন অনুভূমিক ইনসেট রোলস এবং কাগজ QX সিরিজ কম্প্রেসার মোটর উইন্ডিং কয়েল ইনসেট মেশিনটি দ্রুত টুলিং পরিবর্তন (8 মিনিট পরিবর্তন সময়) এর জন্য একটি মডুলার টুলিং ডিজাইনের বৈশিষ্ট্যযুক্ত।এর অনুভূমিক ঘূর্ণন সন্নিবেশ কাঠামো বড় stator উত্পাদন জন্য আদর্শ এবং তিনবার ঘূর্ণন স...
পণ্য কাস্টম বৈশিষ্ট্যাবলী
নাম:
সংক্ষেপক মোটর উইন্ডিং কয়েলগুলি সন্নিবেশকারী মেশিন অনুভূমিক সন্নিবেশকারী বাতাসের কয়েল এবং কাগজ
মডেল:
SMT-QX08
স্টেটর আইডি:
6060 মিমি
স্টেটর ও.ডি:
≤Φ210 মিমি
অপারেশন উপায়:
অনুভূমিক
তার:
কিউ / আল
আবেদন:
সংক্ষেপক মোটর/শিল্প মোটর
OEM:
ঠিক আছে
বিশেষভাবে তুলে ধরা:
৬০-১৫০ মিমি স্ট্যাটার আইডি স্ট্যাটার ওয়াইন্ডিং ইনসেটিং মেশিন
,কম্প্রেসার মোটর অ্যাপ্লিকেশন স্ট্যাটার উইন্ডিং সন্নিবেশ মেশিন
,ইন্ডাস্ট্রি মোটর অ্যাপ্লিকেশন স্ট্যাটার উইন্ডিং সন্নিবেশ মেশিন
মৌলিক বৈশিষ্ট্য
উৎপত্তি স্থল:
চীন
পরিচিতিমুলক নাম:
SMT
সাক্ষ্যদান:
ISO / BV / SGS
মডেল নম্বার:
SMT-QX08
বাণিজ্যিক সম্পত্তি
ন্যূনতম চাহিদার পরিমাণ:
1 সেট
মূল্য:
আলোচনাযোগ্য
প্যাকেজিং বিবরণ:
কয়েল সন্নিবেশকারী মেশিনটি পাতলা পাতলা কাঠের ক্ষেত্রে প্যাকেজ করা হয়। এর মাত্রা মেশিন এবং অন্যান্য
ডেলিভারি সময়:
অর্ডার দেওয়ার পরে 60 কর্ম দিবস
পরিশোধের শর্ত:
টি/টি, এল/সি
যোগানের ক্ষমতা:
প্রতি 3 মাসে 10 ~ 20 সেট
পণ্যের বর্ণনা
কম্প্রেসার মোটর রোলিং রোলস ইনসেট মেশিন অনুভূমিক ইনসেট রোলস এবং কাগজ
QX সিরিজ কম্প্রেসার মোটর উইন্ডিং কয়েল ইনসেট মেশিনটি দ্রুত টুলিং পরিবর্তন (8 মিনিট পরিবর্তন সময়) এর জন্য একটি মডুলার টুলিং ডিজাইনের বৈশিষ্ট্যযুক্ত।এর অনুভূমিক ঘূর্ণন সন্নিবেশ কাঠামো বড় stator উত্পাদন জন্য আদর্শ এবং তিনবার ঘূর্ণন সন্নিবেশ জন্য গরু-চোখ ভারবহন প্ল্যাটফর্ম এবং কয়েল সম্প্রসারণ মেশিন সঙ্গে একীভূত করা যেতে পারে, শ্রমের তীব্রতা হ্রাস এবং লোডিং / আনলোডিং সরলীকরণ।
প্রযুক্তিগত পরামিতি
| মডেল | SMT-QX08 |
|---|---|
| স্ট্যাটার আইডি | Φ60 ~ Φ150mm |
| স্ট্যাটার ওভারডোজ | ≤ Φ210mm |
| স্তূপের উচ্চতা | ≤190 মিমি |
| টুলিং ভ্রমণ | ≤ ৯০ মিমি |
| সামঞ্জস্যপূর্ণ তার | ক্যু / এল |
| স্লট নম্বর পরিসীমা | ২৪-৪৮ সেট |
| পাওয়ার সাপ্লাই | 380V/50/60Hz 5Kw |
| ওজন | ≈১০৫০ কেজি |
| মাত্রা | (L) 2380×(W) 1180×(H) 1700mm |
মূল বৈশিষ্ট্য
- স্বয়ংক্রিয়ভাবে এক অপারেশন মধ্যে stator স্লট মধ্যে ঘূর্ণায়মান coils এবং wedge নিরোধক সন্নিবেশ
- প্রি-পেশিং ফাংশন সহ সার্ভো-মোটর চালিত কয়েল ধাক্কা
- সার্ভো মোটর চালিত কাগজ কাটা এবং রেজল্যুটেবল গতির সঙ্গে সূচকীকরণ
- স্লট দ্বারা স্লট, ব্যবধান স্লট, বা স্লট খাওয়ানোর সঙ্গে নিয়মিত wedge কাগজ দৈর্ঘ্য
- ত্রুটি সনাক্তকরণ এবং নির্ণয়ের ক্ষমতা সহ পিএলসি নিয়ামক
- প্রাক খাওয়ানো কাগজ ডিভাইস কাগজ ধারাবাহিক দৈর্ঘ্য নিশ্চিত করে
- ইন্টিগ্রেটেড হিটিং ডিভাইস সহ নিম্ন তাপমাত্রা কাগজ কাটা
- বিভিন্ন তারের গেইজ জন্য নিয়মিত কয়েল ধাক্কা গতি
- দুই হাতের স্টার্ট বোতামের সাথে এর্গোনমিক স্ট্যান্ডিং অপারেশন
- দ্রুত পরিবর্তন সময় প্রায় 10 মিনিট
উপাদান স্পেসিফিকেশন
- পিএলসি কন্ট্রোলার: ইনোভ্যান্স (চীন)
- সার্ভো মোটর সিস্টেমঃ ইনোভ্যান্স (চীন)
- সেন্সর উপাদানঃ ওমরন (জাপান), অটোনিক্স (কোরিয়া)
- অন্যান্য বৈদ্যুতিক উপাদানঃ স্নিডার (ফ্রান্স), আইডিইসি (জাপান), ডেলিক্সি (চীন)
- বল স্ক্রুঃ HIWIN (তাইওয়ান)
- লেয়ারঃ এনএসকে (জাপান), এসকেএফ (সুইডেন)
- বায়ুসংক্রান্ত উপাদানঃ এয়ারট্যাক (তাইওয়ান)
- বায়ু উৎস চাপঃ 0.5 ~ 1MPa
- শক্তিঃ 6.5 Kw (প্রকৃত কনফিগারেশন পরিবর্তিত হতে পারে)
- পাওয়ার সোর্সঃ ৩-ফেজ 415V/50Hz
- ওজনঃ ≈১১৫০ কেজি
- মাত্রাঃ (L) 2380×(W) 1280×(H) 1700mm
অ্যাপ্লিকেশন
এই মেশিন ওয়াশিং মেশিন মোটর, এয়ার কন্ডিশনার মোটর, পাম্প মোটর, স্পষ্টতা servo মোটর, শিল্প তিন ফেজ মোটর, ফ্যান মোটর সহ বিভিন্ন আনয়ন মোটর জন্য ডিজাইন করা হয়,এবং নতুন শক্তির মোটর.
সেবা ও সহায়তা
আমরা ইনডাকশন মোটর উত্পাদন জন্য মেশিন উন্নয়ন এবং উত্পাদন বিশেষজ্ঞ, প্রয়োজন হলে কাস্টমাইজড সমাধান প্রস্তাব। আমাদের সেবা অন্তর্ভুক্তঃ
- বিনামূল্যে প্রযুক্তিগত সহায়তা এবং প্রতিস্থাপন অংশ সহ এক বছরের ওয়ারেন্টি
- দ্রুত প্রতিক্রিয়া সহ বিদেশী বিক্রয়োত্তর পরিষেবা
- উত্পাদন প্রযুক্তিগত পরামর্শ এবং টান-ক্লিজ প্রকল্প পরিষেবা
- উত্পাদন লাইন বিন্যাস পরিকল্পনা সহায়তা
- কর্মীদের প্রশিক্ষণ এবং মোটর খরচ মূল্যায়ন সেবা

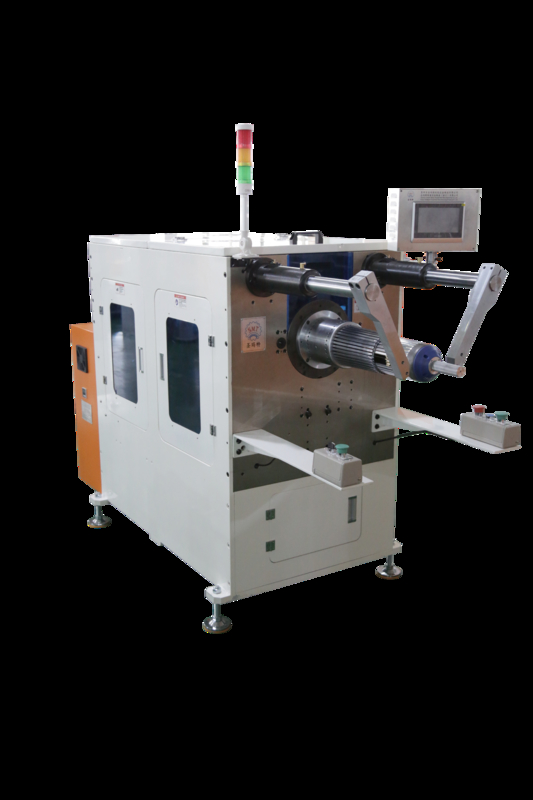

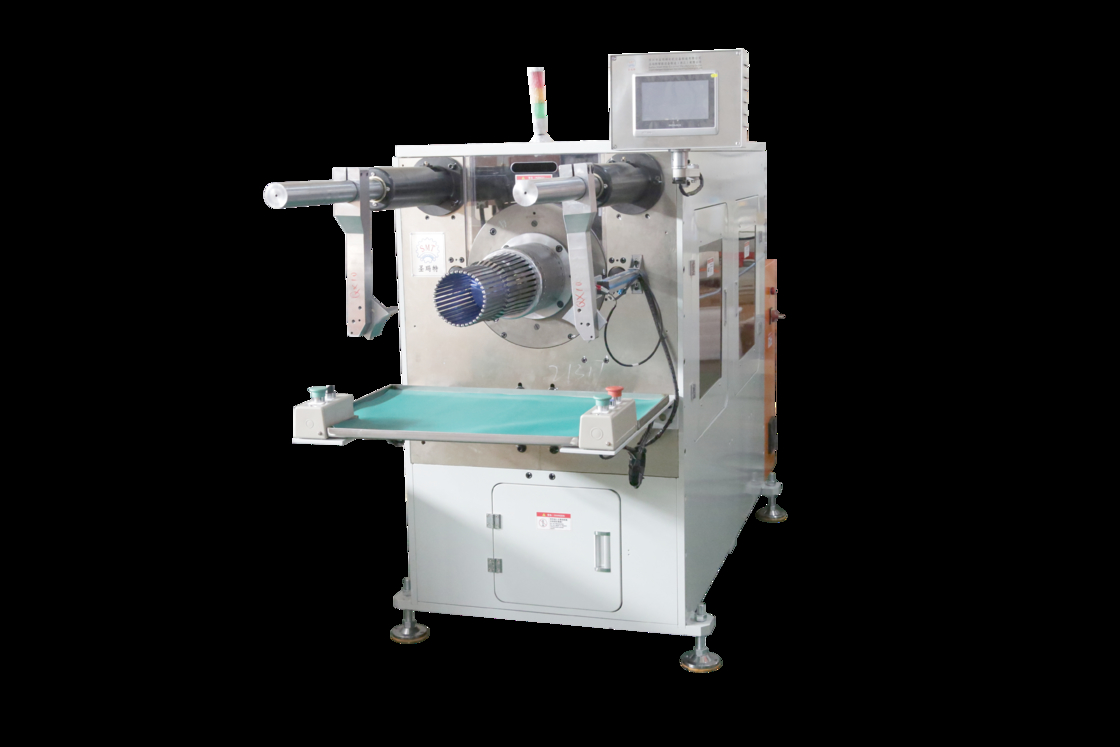

পণ্যের চিত্র
