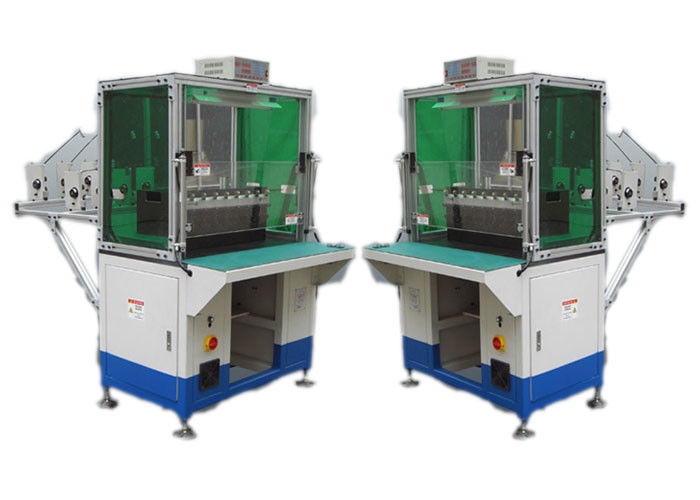

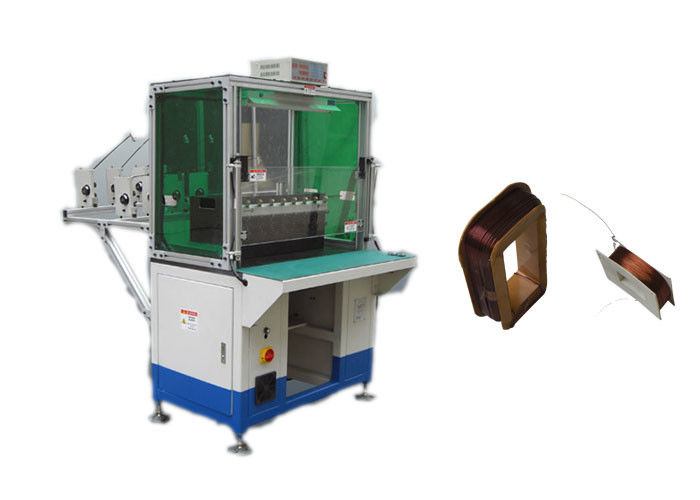

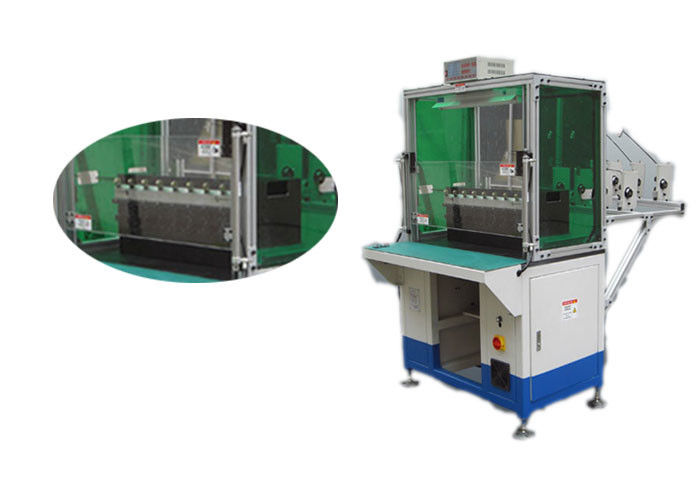

কাস্টমাইজড বৈদ্যুতিক মোটর ওয়াইন্ডিং মেশিন, অল্টারনেটর ওয়াইন্ডিং মেশিন

MOQ:	1 সেট
দাম:	আলোচনাযোগ্য
স্ট্যান্ডার্ড প্যাকেজিং:	পাতলা পাতলা কাঠ বাক্স বা শুধু আপনার প্রয়োজন হিসাবে কাজ.
ডেলিভারি সময়:	29-58 দিন
পেমেন্ট পদ্ধতি:	টি/টি, এল/সি
সরবরাহ ক্ষমতা:	1 পিসি / 29-58 দিন

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল

পরিচিতিমুলক নাম

সাক্ষ্যদান

ISO9001/SGS

মডেল নম্বার

SMT-DR08

বৈদ্যুতিক মোটর অল্টারনেটর আর্মেচার উইন্ডিং মেশিন

অ-লোড গতি:

≤1500r/মিনিট

ফ্লায়ার:

200 মিমি

স্থানান্তর নম্বর:

2-6 পিসি

মাত্রা:

(L)1500*(W)1200*(H)2100mm

মাথা ঘুরানো:

বায়ুচাপ:

≥0.45MPa

স্থানান্তর দূরত্ব:

≥170 মিমি

স্বয়ংক্রিয় গ্রেড:

আধা-স্বয়ংক্রিয়

কাস্টমাইজড:

কাস্টমাইজড

বিশেষভাবে তুলে ধরা:

কাস্টমাইজড বৈদ্যুতিক মোটর ওয়াইন্ডিং মেশিন

ওয়ারেন্টি সহ অল্টারনেটর ওয়াইন্ডিং মেশিন

অল্টারনেটরের জন্য বৈদ্যুতিক মোটর ওয়াইন্ডিং মেশিন

পণ্যের বর্ণনা

কাস্টমাইজড ইলেকট্রিক মোটর ওয়াইন্ডিং মেশিন, আল্টারনেটর ওয়াইন্ডিং মেশিন

রোটর উৎপাদন লাইন অনুসন্ধানের জন্য প্রয়োজনীয় তথ্য

অনুকূল কাস্টমাইজেশনের জন্য, দয়া করে বিস্তারিত অঙ্কন প্রদান করুন, যার মধ্যে রয়েছেঃ

রোটার ল্যামিনেশন অঙ্কন
রোটার একত্রিত করার অঙ্কন
রটার স্ট্যাকের অঙ্কন
রোটারের রোলিং ডায়াগ্রামের অঙ্কন (ডায়েরার ব্যাসার্ধ এবং ঘূর্ণন সংখ্যা সহ)
কমিউটেটরের অঙ্কন
শ্যাফ্ট অঙ্কন
প্রয়োজনীয় অবশিষ্ট ভারসাম্যহীন ভলিউম এবং প্রাথমিক ভারসাম্যহীন ভলিউম
ক্লিজ এবং আইসোলেশন কাগজের উপাদান স্পেসিফিকেশন
প্রয়োজনীয় উৎপাদনশীলতা
অন্যান্য প্রযুক্তিগত প্রয়োজনীয়তা

সর্বোত্তম ফলাফলের জন্য শারীরিক নমুনা সরবরাহ করার পরামর্শ দেওয়া হয়।

প্রধান প্রযুক্তিগত পরামিতি

মডেল	DR08
তারের ব্যাসার্ধ	0.০৮-০.৮ মিমি
লোড ছাড়াই গতি	≤3000r/min
ঘূর্ণমান মাথা	৮ পিসি
ফ্রেমের ব্যাসার্ধ	২০-১২০ মিমি
সর্বোচ্চ স্থানান্তর দূরত্ব	≤ 250 মিমি
বায়ু চাপ	≥0.4 এমপিএ
পাওয়ার সাপ্লাই	220V/50/60Hz 0.75Kw
ওজন	৮৫০ কেজি
মাত্রা	(L)1500(W)1200(H)2100mm

অপারেশন প্রক্রিয়া

আনুমানিক উৎপাদন ক্ষমতাঃ 1000 টুকরা/8 ঘন্টা (আর্মার স্লট এবং পালা সংখ্যা উপর ভিত্তি করে পরিবর্তিত হয়) ।

1অপারেটর ম্যানুয়ালি শটলে আর্মিটার লোড করে।

2. স্টার্ট বোতাম টিপুন স্বয়ংক্রিয় প্রক্রিয়া শুরু

3শটল রোলিং পজিশনে আর্মিটারের বিতরণ করে

4. মেশিন স্বয়ংক্রিয় মোড়ানো, সূচক, এবং তারের কাটা সঞ্চালন

5- শাটল ফেরত আসে.

6. অপারেটর সমাপ্ত armature আনলোড

মেশিনের বৈশিষ্ট্য

রাইন্ডিং টুলিং:প্রতিটি মেশিনে তিনটি উল্লম্ব মোড়ানো ফর্মের সাথে এক সেট মোড়ানো সরঞ্জাম রয়েছে (পরিবর্তনের সময় ≈15 মিনিট)

টার্নটেবল:সার্ভো-নিয়ন্ত্রিত ঘূর্ণন এবং সূচক সহ দুটি স্টেশন কাঠামো

মাল্টি-ওয়্যার ক্ষমতাঃএকযোগে তিনটি পর্যন্ত তারের মোড়ানো

যথার্থতা নিয়ন্ত্রণঃসার্ভো-নিয়ন্ত্রিত প্রধান স্পিন্ডল ± 1 ঘূর্ণন নির্ভুলতা নিশ্চিত করে

সামঞ্জস্যযোগ্য পরামিতিঃপিএলসি ঘুর সংখ্যা, গতি, টুলিং উচ্চতা / গতি এবং ঘূর্ণন দিক নিয়ন্ত্রণ করে

ওয়্যার ম্যানেজমেন্ট:সার্ভো-নিয়ন্ত্রিত এক্স/ওয়াই স্পিন্ডলগুলি সেতু/লিড তারের সুনির্দিষ্ট সমন্বয় জন্য

নিরাপত্তা বৈশিষ্ট্যঃতারের শেষ হলে স্বয়ংক্রিয়ভাবে বন্ধ; কোন enamel ক্ষতি বা তারের snap

টুলিং ডুবে গেছে:সর্ভো-নিয়ন্ত্রিত সর্বোচ্চ ৬টি সেগমেন্ট সহ

OEM/ODM ক্ষমতা

বৈদ্যুতিক মোটর উৎপাদনে আমাদের দক্ষতা অভিজ্ঞ প্রকৌশলী, দক্ষ পেশাদার, উন্নত সরঞ্জাম এবং কঠোর প্রক্রিয়া নিয়ন্ত্রণকে একত্রিত করে অপ্টিমাইজড সমাধান প্রদান করে।আমাদের মেশিনগুলি বিশ্বব্যাপী রপ্তানি করা হয় (মার্কিন যুক্তরাষ্ট্র)ইতালি, অস্ট্রেলিয়া, ভারত, ব্রাজিল, মেক্সিকো, তুরস্ক, থাইল্যান্ড, ভিয়েতনাম, ইরান) এবং তাদের স্থায়িত্ব, নির্ভরযোগ্যতা, প্রতিযোগিতামূলক মূল্য এবং দুর্দান্ত বিক্রয়োত্তর পরিষেবার জন্য বিখ্যাত।

উৎপাদন লাইন সেবা

আমরা এসি/ডিসি/বিএলডিসি মোটর উৎপাদনের জন্য ব্যাপক প্রযুক্তিগত পরামর্শ এবং টার্ন-কি প্রকল্প পরিষেবা প্রদান করি, যার মধ্যে খরচ মূল্যায়ন, উৎপাদন দক্ষতা, কর্মীদের প্রশিক্ষণ,এবং সম্পূর্ণ উত্পাদন লাইন সমাধান.

স্মার্ট সম্পর্কে

সুঝু স্মার্ট মোটর সরঞ্জাম উত্পাদন কোং, লিমিটেড একটি উচ্চ প্রযুক্তির উদ্যোগ যা মোটর উত্পাদন সরঞ্জাম নকশা, উত্পাদন এবং বিক্রয় বিশেষজ্ঞ। 150 কর্মচারী (30+ প্রকৌশলী সহ),20,000m2 সুবিধা, এবং উন্নত উত্পাদন / পরীক্ষার সরঞ্জাম, আমরা বিভিন্ন মোটর ধরণের জন্য সম্পূর্ণ উত্পাদন লাইন সরবরাহ করি (কয়েল মোড়ানো থেকে চূড়ান্ত স্ট্যাটর গঠনের জন্য):২০০০ মান ব্যবস্থাপনা ব্যবস্থা ২০১২ সাল থেকে.
