স্বয়ংক্রিয় তিন ফেজ বৈদ্যুতিক মোটর কুণ্ডলী ঘূর্ণমান মেশিন মোটর স্টানার সমাবেশ

স্বয়ংক্রিয় তিন ফেজ মোটর স্টেটর সমাবেশ মেশিন

(1) প্রোডাকশন লাইন প্রোফাইল

এই তিন ফেজ মোটর স্টেটর উত্পাদন লাইন তিনটি ফেজ মোটর স্টেটর উত্পাদন ব্যাপকভাবে ব্যবহৃত হয়.এই স্টেটর প্রোডাকশন লাইনে বিভিন্ন মেশিন রয়েছে, যেমন পেপার ইনসার্টিং মেশিন, কয়েল উইন্ডিং মেশিন, কয়েল উইন্ডিং ইনসার্টিং মেশিন, লেসিং মেশিন এবং ফর্মিং মেশিন।এই স্টেটর প্রোডাকশন লাইনের প্রতিটি মেশিন একা একা, এদিকে, এটি পরিবাহকের সাথেও সংযুক্ত হতে পারে।

কাজের প্রক্রিয়া নিম্নরূপ হবে।
স্টেটর পেপার ইনসার্টিং----কয়েল উইন্ডিং---কয়েল ইনসার্টিং----কয়েল ফর্মিং----লেসিং---ফাইনাল ফর্মিং।

স্টেটর পেপার ইনসার্টিং মেশিন ব্যবহার করা হয় টিআই ইনসার্ট পেপার স্টেটর স্লটে।কাগজ গঠন, সন্নিবেশ, এবং কাটা প্রক্রিয়া সব মেশিন দ্বারা সম্পন্ন করা হয়.গঠন ছাঁচ বিভিন্ন স্টেটর আকার অনুযায়ী সামঞ্জস্য করতে পারেন.

স্টেটর কয়েল উইন্ডিং মেশিন, এটি কয়েলগুলিকে উইন্ডিং ফর্মে বাতাস করতে পারে।উইন্ডিং মোড, যেমন অটো স্কিপ, অটো কাটিং এবং স্বয়ংক্রিয় সূচী পর্যায়ক্রমে একটি সময়ে সম্পন্ন করা যেতে পারে, মানব-মেশিন ইন্টারফেসে প্যারামিটার সেট করা যেতে পারে।

কয়েল উইন্ডিং ইনসার্টিং মেশিন স্বয়ংক্রিয়ভাবে স্টেটর স্লটে স্টেটর কয়েল এবং ওয়েজ ঢোকাতে পারে।এটি শ্রম হ্রাস করে এবং দক্ষতা এবং নির্ভুলতা উন্নত করে। এই মেশিনটি নির্দিষ্ট বেধ এবং নির্দিষ্ট প্রস্থ সহ পলিয়েস্টার ফিল্ম ওয়েজ রোল উপাদানের জন্য উপযুক্ত (প্রস্থ এবং বেধের মাত্রা গ্রাহক দ্বারা সরবরাহ করা হয়)।তারের জন্য, তামার তার এবং অ্যালাম তার উভয়ই ঠিক আছে।

লেসিং মেশিন পিএলসি দ্বারা নিয়ন্ত্রিত হয়।বিভিন্ন লেসিং মোড যেমন স্লট লেসিং, ইন্টারভাল লেসিং এবং অভিনব লেসিং সেট করা যেতে পারে।টুলিং পরিবর্তন দ্রুত এবং সুবিধাজনক।একক লেসিং মেশিন, ডাবল স্টেশন লেসিং মেশিন এবং অনুভূমিক লেসিং মেশিন রয়েছে।

ফর্মিং মেশিনটি কয়েল গঠন করতে ব্যবহৃত হয়।লেসিং করার আগে, স্টেটর কয়েলটি একবার তৈরি করা উচিত কারণ এটি লেসিং করা আরও ভাল হতে পারে।লেসিং পরে, স্টেটর কয়েল চূড়ান্ত গঠন করা উচিত।উৎপাদন ক্ষমতা ≤14s/সেট (লোড/আনলোড করার সময় বাদ দিন)

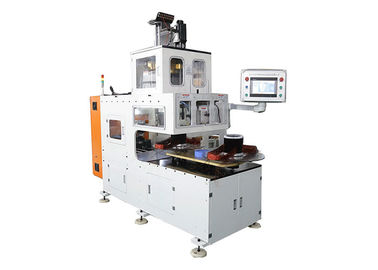

উল্লম্ব টাইপ স্টেটর কয়েল উইন্ডিং মেশিন এক ধরনের একক-হেড এবং ডাবল-স্টেশন স্বয়ংক্রিয় উইন্ডিং মেশিন;স্বয়ংক্রিয়ভাবে স্থানান্তর পূর্বের সুশৃঙ্খল মধ্যে কুণ্ডলী করা;বিশেষ করে উচ্চ স্লট ফিলিং রেট, ছোট খাঁজ স্টেটরের জন্য উপযুক্ত;উইন্ডিং মোড যেমন স্বয়ংক্রিয় স্কিপ, স্বয়ংক্রিয় কাটিং এবং স্বয়ংক্রিয় সূচী পর্যায়ক্রমে এক সময়ে শেষ করা যেতে পারে;মানব-মেশিন ইন্টারফেসে প্যারামিটার সেট করা যেতে পারে, উইন্ডিং টান সামঞ্জস্যযোগ্য;ক্রমাগত/বিচ্ছিন্ন ঘূর্ণায়মান উপায় প্রাপ্ত করুন এবং 2টি খুঁটি, 4টি খুঁটি এবং 6টি খুঁটি কয়েলের সাথে মিলিত হবে,
