1.5KW 380V পাম্প মোটর স্ট্যাটর পরিষদের মেশিন স্ট্যাটর কোল ঘুর মেশিন

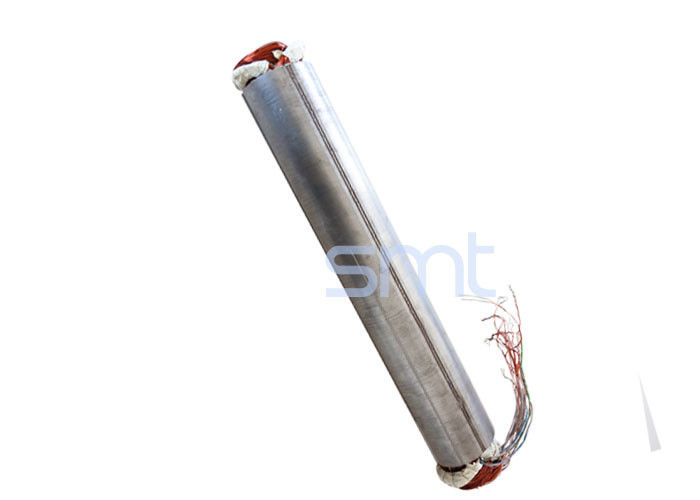

এই পাম্প মোটর stator সমাবেশ মেশিন ব্যাপকভাবে একটি গভীর আকার এবং ভারী ওজন সঙ্গে যা গভীর জল পাম্প মোটর সংকলন, উত্পাদন ব্যবহার করা হয়। উৎপাদনের সময়, এটি মনির দ্বারা এটি করার জন্য সময় ব্যয়কারী। আমাদের মেশিন কার্যকরভাবে এই সমস্যার সমাধান এবং কাজ দক্ষতা উন্নত করতে পারেন।

এই stator উত্পাদনের লাইন কাগজ মেশিন ঢালাই মেশিন, কুণ্ডলী ঘুর মেশিন, কুণ্ডলী ঢোকানোর মেশিন ঢালাই, মেশিন প্রস্তুত মেশিন, এবং গঠন মেশিন হিসাবে অনেক মেশিন, অন্তর্ভুক্ত। এই স্টানার উত্পাদন লাইন প্রতিটি মেশিন স্ট্যান্ড-একা, এদিকে, এটি কনভেয়ার সঙ্গে সংযুক্ত করা যেতে পারে।

2. কাজ প্রক্রিয়া নিম্নলিখিত হিসাবে হবে

স্ট্যাটর কাগজ ঢোকাতে ---- কুণ্ডলী ঘূর্ণন --- কুণ্ডলী প্রস্তুত - কুণ্ডলী ঢোকাতে ---- কুণ্ডলী গঠন ---- চূড়ান্ত গঠন।

স্ট্যাটর কাগজ সন্নিবেশ মেশিনটি স্টিকার স্লটে টিআই সন্নিবেশ কাগজ ব্যবহার করা হয়। কাগজ গঠন, ঢোকাতে এবং কাটিয়া প্রক্রিয়া সব মেশিন দ্বারা সম্পন্ন হয়। গঠন ছাঁচ বিভিন্ন স্ট্যাটর আকার অনুযায়ী সমন্বয় করতে পারেন।

স্ট্যাটর কাগজ সন্নিবেশ মেশিন প্রধান প্রযুক্তিগত পরামিতি

• স্ট্যাটর আইডি: φ70-φ250

• স্টোটার উচ্চতা: 80-300mm

• স্ট্যাটর ওডি: ≤300 মিমি

• প্রান্ত এর উচ্চতা গুটান: 2-4 মিমি / 4-7mm

• অন্তরণ কাগজ এর বেধ: 0.188 ~ 0.35 মিমি

• টাক সময়: 1.2 এস / স্লট

• শক্তি: 380V 50 / 60HZ 1.5KW

• মাত্রা: 1600 * 1420 * 1600 মিমি

• ওজন: 450 কেজি

স্টোটার কুণ্ডলী ঘুর মেশিন, এটি ঘূর্ণমান ফর্ম মধ্যে coils বায়ু পারেন। ঘূর্ণায়মান মোড, যেমন স্বয়ংক্রিয় স্কিপ, অটো কাটিং এবং স্বয়ংক্রিয় সূচি ক্রমানুসারে একটি সময় সম্পন্ন করা যেতে পারে, মানক মেশিন ইন্টারফেসে প্যারামিটার সেট করা যেতে পারে।

কুণ্ডলী গঠন এবং কাটিয়া মেশিন পরিচ্ছাদক যা ঢালাই সন্নিবেশ করতে প্রয়োজন জন্য উপযুক্ত। এটি পূর্বনির্ধারিত লেনদেন অনুযায়ী ফাঁকফোকর কেটে দেয়, তারপর এটি গঠন প্রক্রিয়াটি করবে। কাটিয়া লম্বা এবং গঠন প্রভাব সমন্বয় করা যেতে পারে।

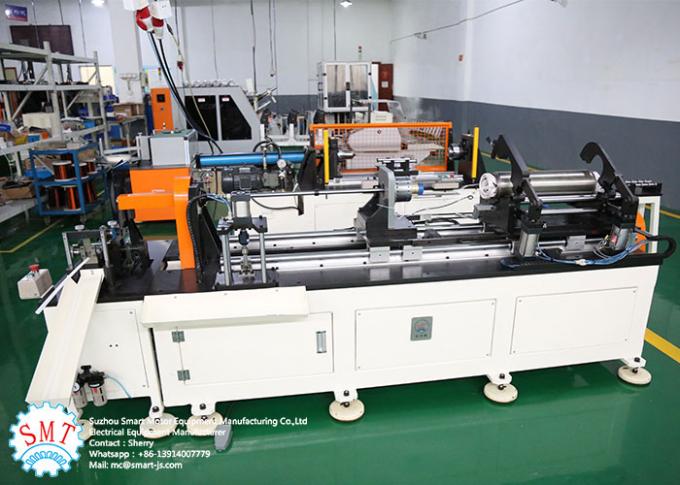

এই ধরনের স্টেটার কুণ্ডলী সন্নিবেশ মেশিন এক সময়ে স্টেলারের মধ্যে স্লট এর মাঝখানে কুণ্ডলী এবং খাঁজ বা কুণ্ডলী এবং কুণ্ডলী ঢোকাতে পারে। আমরা সরবরাহকারী প্রতিটি মেশিনটি স্টেটার প্যারামিটারের জন্য প্রোগ্রামের বিকল্প দেয়। এটি একটি অনুভূমিক গঠন আছে এবং মিত্সুবিশি এসি সর্বাধিক মোটর এবং বায়ুসংক্রান্ত উপাদান সিস্টেম ড্রাইভ adopts। এটি এসসি পিএলসি দ্বারা নিয়ন্ত্রিত এবং X এবং Y স্পিনডেল অটো ফিশিং ডিভাইস দ্বারা সজ্জিত। এটি স্বয়ংক্রিয়ভাবে একযোগে স্টিলার স্লট মধ্যে কুণ্ডলী এবং ঝাঁকনি সন্নিবেশ করতে পারেন।


গঠন মেশিন বড় শক্তি stator, দীর্ঘ স্ট্যাক দৈর্ঘ্য stator ( গভীর ভাল পাম্প stator) বা অন্যান্য বড় মাত্রা stator জন্য উপযুক্ত। এটি একটি স্বয়ংক্রিয় স্লাইডার সহ অনুভূমিক টাইপ। ডিভাইস উদ্ধরণ দ্বারা স্টানার স্থানান্তর করা যেতে পারে। টুলিং ভিতরের বিস্তার, বাইরের মোড়ানো এবং প্রান্ত গঠনর নমনীয় নীতিমালা গ্রহণ করে। এটি পিএলসি দ্বারা নিয়ন্ত্রিত হয়। প্যারামিটারটি HMI তে সেট করা যেতে পারে।
